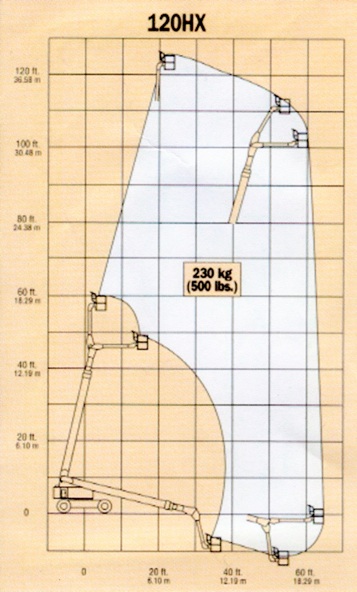

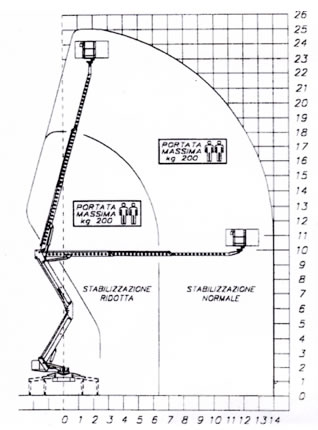

Nacelles diesel 10 à 40 m

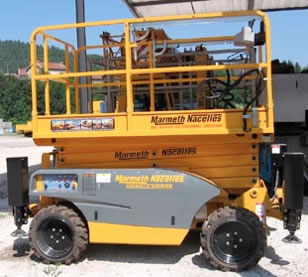

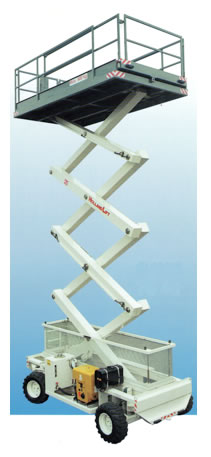

Plateforme ciseaux diesel

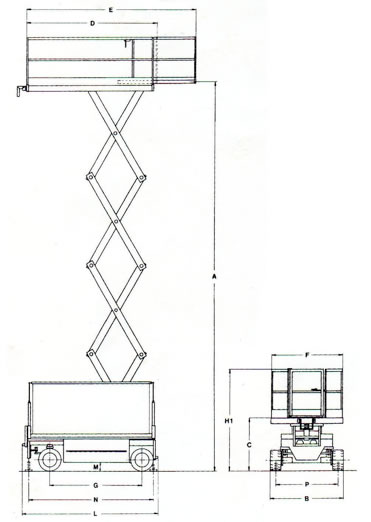

Hauteur de travail 10,30 m

A : hauteur plancher max 8.36m

C : hauteur plancher mini 1.37m

D x F : dimensions plateforme 2.65 x 1.55m

E x F : dimensions plateforme avec extension 3.55 x 1.55

H1 : hauteur totale 2.52m

L x B : dimensions hors tout 2.95 x 1.66m

M : garde au sol 220 mm

Hauteur de travail 12 m

A : hauteur plateforme en élévation : 7.92m

B : hauteur repliée 1.26m

C : hauteur rambardes 1.10m

D : hauteur totale 1.94m

E : dimensions plate-forme 1.12 x 2.50m

F : extension plateforme 1.27m

G : largeur totale 1.17m

H : longueur totale 2.50m

I : empattement 2.09

J : garde au sol 0.14m

Hauteur de travail 12,15 m

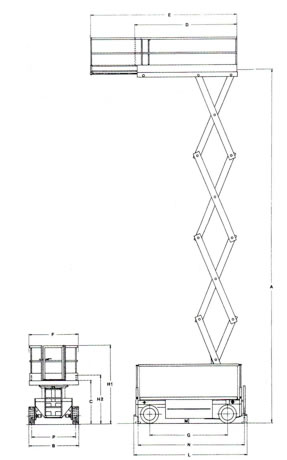

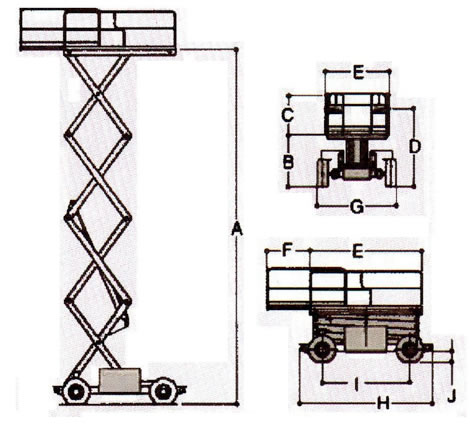

A. Longueur 2.65m

B. Largeur 1.80m

C. Hauteur repliée (garde corps) 2.54m

D. Empattement 1.87m

E. Garde au sol 25 cm

F. Longueur plateforme2.50m

G. Largeur plateforme 1.54m

Extension de la plateforme 1.20m

Hauteur de travail 15,54 m

A : hauteur plancher max 13.54m

C : hauteur plancher mini 1.86m

D x F :
dimensions plateforme 4.26 x 2.30m

E x F :
dimensions plateforme avec extension 6.06 x 2.30m

H1 : hauteur totale 3.02m

L x B :
dimensions hors tout 4.46 x

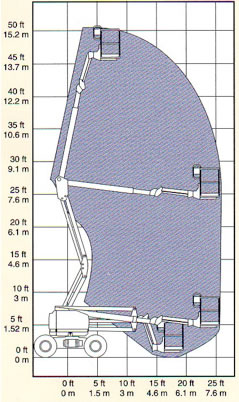

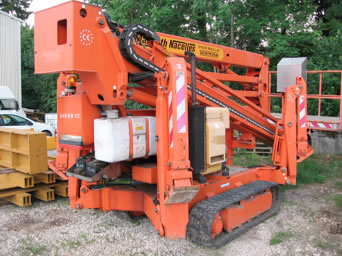

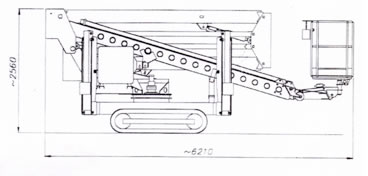

Nacelles diesel articulées avec déport

6 nacelles automotrices diesel 16 mètres

Hauteur supérieure à 15.5m

Portée horizontale de 7.6m

Hauteur de dégagement supérieure à 6.7m

Rayon de giration de 1.37m

Capacité de levage 227kg

Nacelle rotative à 160°

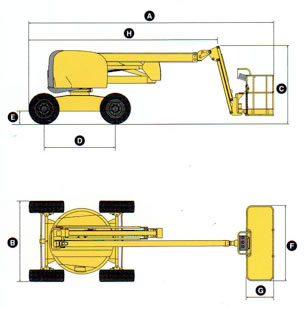

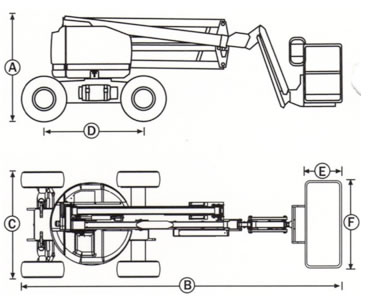

A. Hauteur compacte 2.08m

B. Longueur compacte 6.78m

C. Largeur 2.23m

D. Empattement 2.03m

E. Longueur de la nacelle 76.2cm

F. Largeur de la nacelle 182.9cm

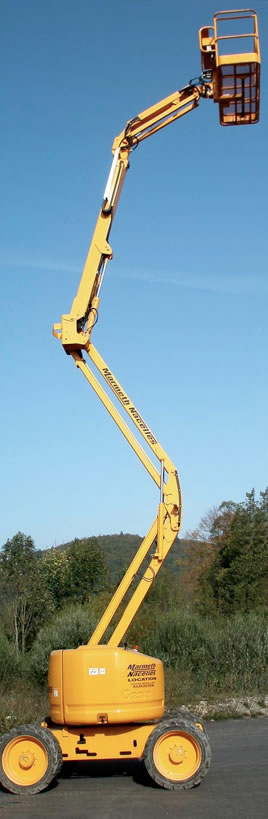

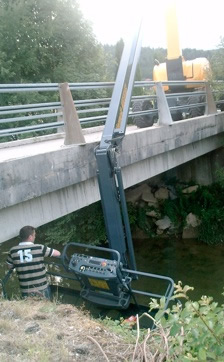

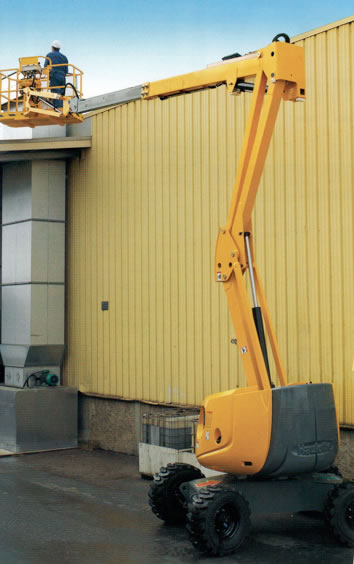

Nacelle automotrice diesel 16 mètres

ESSIEU OSCILLANT

BRAS PENDULAIRE

Hauteur de travail 15.70 m
Déport horizontal 7.47m

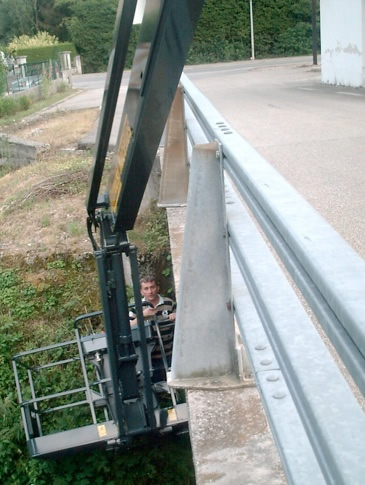

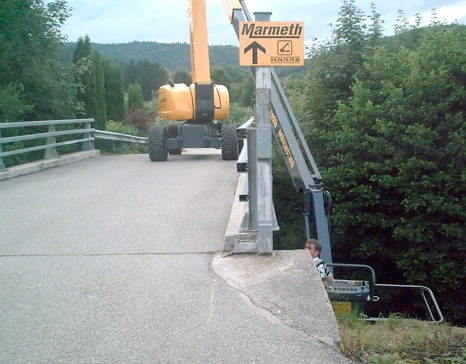

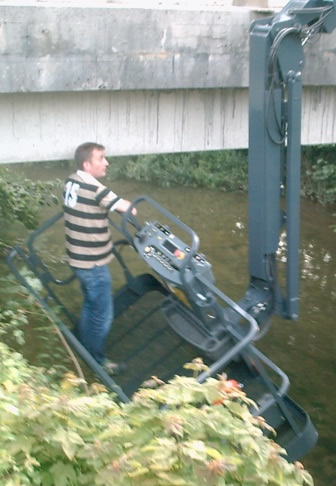

Capacité de surplomb 7.67m
Rotation (non continue) 360°
Charge plateforme 230kg
Rotation plate-forme hydraulique 170°

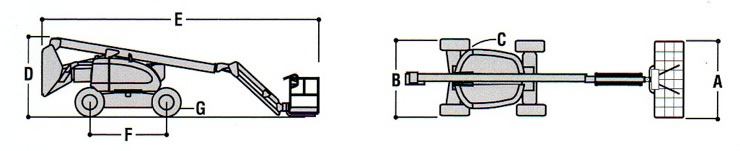

A. Dimensions plate-forme .76m x 1.83m

B. Largeur totale 1.98m

C. Déport du contrepoids (en utilisation) zéro

D. Hauteur repliée 2.24m

E. Longueur repliée 6.53m

F. Empattement 1.98m

G. Garde au sol .36m

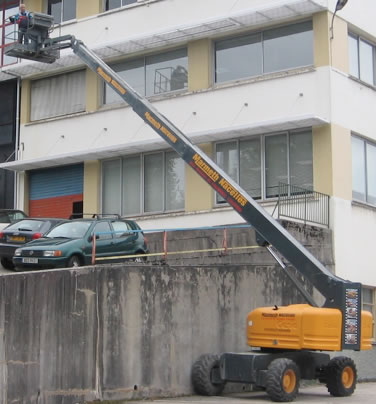

Nacelles automotrice diesel 18 mètres

Déport jusquà 10.60m

Pente maximum 40 %

Garde au sol 38 cm

4 roues motrices

Mouvements souples, proportionnels, simultanés

A. Hauteur compacte 2.08m

B. Longueur compacte 6.78m

C. Largeur 2.23m

D. Empattement 2.03m

E. Longueur de la nacelle 76.2cm

F. Largeur de la nacelle 182.9cm

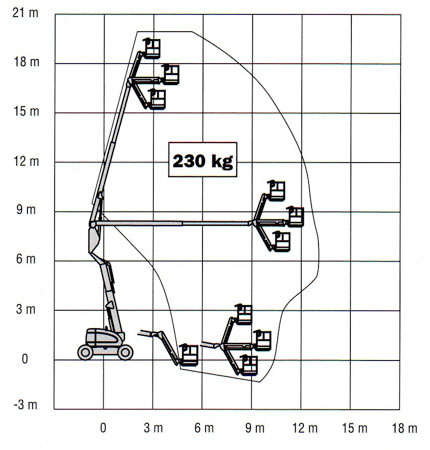

Nacelle automotrice diesel 18 mètres

Hauteur de travail 17.65m
Déport maximum 10.6m
230kg dont 2 personnes

1. largeur 2.30m

2. longueur 7.77m*

3. longueur repliée 5.77m

4. hauteur 2.37m

5. hauteur repliée 2.53m

6. rayon de braquage intérieur 1.32m

7. rayon de braquage extérieur 3.66m

8. rayon de giration avec panier 6.87m

9. garde au sol 42.5cm

10. empattement 2.2m

Rotation 350°
4 mouvements simultanés
4 roues motrices et directrices
Roues en position crabe

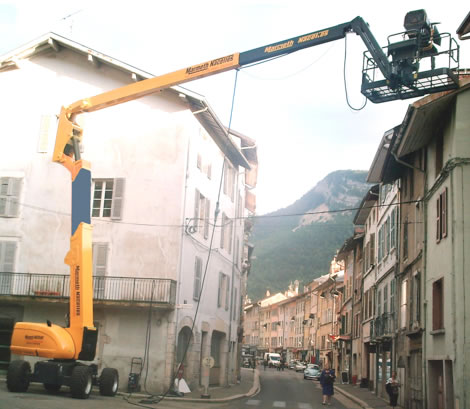

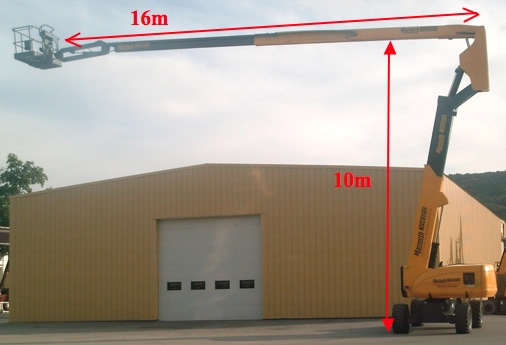

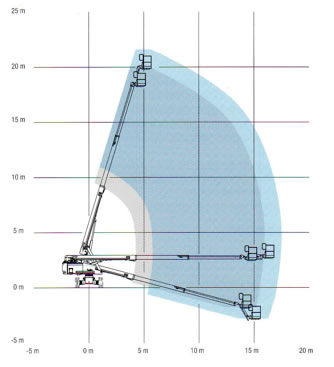

Nacelle automotrice diesel 20 mètres

GRAND PANIER

Hauteur de travail 20.46m

Déport horizontal 12m

Capacité de surplomb 8.09m

Rotation (continue) 360°

Charge plateforme 230kg

Rotation plate-forme hydraulique 180°

A : Dimensions plate-forme 0.91×1.83m

B : Largeur totale 2.45m

C : Déport du contrepoids (en utilisation) 0.76m

D : Hauteur repliée 3m

E : Longueur repliée 11.12m

F : Empattement 3.05m

G : Garde au sol 0.30m
